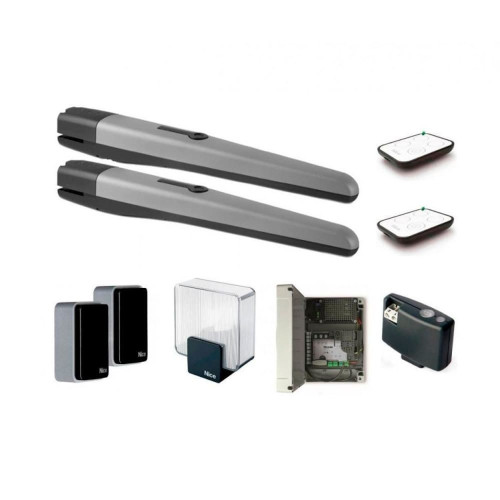

Комплект Nice TOONA4024BDKCE в составе двух электромеханических приводов TO4024, блока управления MC824H, фотоэлемента Medium BlueBus EPMB, приемника OXIBD, двух пультов ДУ ON3EBD и лампы ELDC рассчитан на автоматизацию распашных ворот со створками весом до 500 кг, шириной до 3 м.

TO4024

Линейный привод работает при температурах –20 ºС… +50 ºС. Защита корпуса от пыли и влаги соответствует стандарту IP44.

Характеристики:

• Редуктор с повышенным передаточным числом.
• Безопасная эксплуатация за счет энкодера двигателя.
• Угол распахивания створки — 130º.
• Длина хода — 385 мм.
• Номинальное усилие — 600 Н, максимальное — 1800 Н.
• Скорость с нагрузкой — 0.012 м/с, без нагрузки — 0.016 м/с.
• Интенсивность при номинальном усилии — 95 циклов/ч.
• Питание — 24 В DC, потребляемая мощность — 48 Вт, максимальная — 120 Вт, класс изоляции — F.
• Размер — 820×115×105 мм, вес — 6 кг.

OXIBD

4-канальный приемник (433.92 МГц) работает по радиопротоколу Nice (расстояние передачи — до 500 м), поддерживает отправку данных о состоянии ворот (открыто, закрыто) и подтверждение полученной команды. Оборудован LED-индикатором, антенной. Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание (от MC824H) — 5 В DC. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм, вес — 22 г.

MC824H

Блок управления с амперометрическим контролем подключаемых двигателей, тремя кнопками с LED-подсветкой, разъемами SM и IBT4N (для устройств BusT4), LED-индикаторами входов, программирования и предупреждений о необходимости ТО, зажимами, переключателями, клеммами, плавким предохранителем для моторов поддерживает распознавание подключенных устройств (система BlueBus), программирование дополнительных функций двух уровней, подключение электрозамка, питание от батареи PS324 или солнечной панели (в комплект не входят).

Характеристики:

• Контроль положения створки.
• Режимы многоквартирного дома, частичного открывания (8 вариантов), энергосбережения.
• Настройка скорости, усилия, реверсивного движения, паузы (5 ~ 180 с.) при автоматическом закрывании створок.
• Выполнение действия только после проверки работоспособности устройств безопасности («Фототест»).
• Выполнение маневра при неисправности устройства безопасности («Двигать в любом случае»).
• Рабочие температуры — –20 ºС… +55 ºС, защита от пыли и влаги — IP54.
• Питание — 230 В AC, потребляемая мощность — 200 Вт.
• Размер — 310×232×122 мм, вес — 4.1 кг.

EPMB

Фотоэлемент (передающий TX и приемный RX) с автоматической синхронизацией для предупреждения интерференции, двойным антибликовым контуром, поддержкой BlueBus (подключение, питание) и светодиодными индикаторами представляют собой D-датчики обнаружения препятствий. Максимальный радиус действия — 30 м, стандартный — 15 м. Угол обзора при ориентируемой и фиксированной оптике — 30º и 10º. Корпус соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.

ON3EBD

3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом оснащен информационной и тремя функциональными кнопками, получает питание от литиевой батареи CR2032 (3 В DC). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.

ELDC

Светодиодная (белый цвет) сигнальная лампа с антенной 433.92 МГц работает в режиме мигания (по 5 с. на включение и отключение). В конструкции корпуса из ударопрочного пластика предусмотрен кронштейн для универсального крепления. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Питание — 12 ~ 36 В. Размер — 132×72×155 мм.
