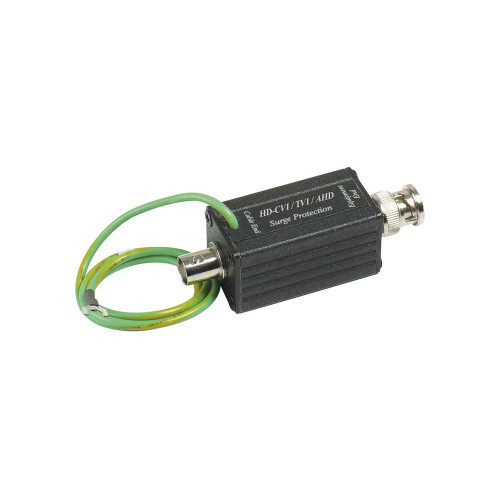

Устройство грозозащиты SC&T SP009 предохраняет от высоковольтных разрядов линию передачи видеосигнала HD-CVI, HD-TVI, AHD.
Функциональность:
- Скорость срабатывания — 1 нс.
- Номинальный ток разряда — 2 кА.
- Максимальный ток разряда — 15 кА.
- Полоса пропускания — до 60 МГц.
- Максимальное напряжение импульса — 4 kV (8/20 мкс), 6 kV (5/310 мкс).
- Вносимые потери — 0.9 дБ.
- Возвратные потери — 0.2 дБ.
- Наработка на отказ — 300 срабатываний.
Интерфейс подключения — BNC (вход, выход). Размер — 79.3×25.4×25.4 мм. Вес — 75 г. Рабочая температура — –40 °С… +85 °С. Защита от пыли и влаги — IP30.
| Основные характеристики | |
| Вносимые потери | 0.9 дБ |
| Возвратные потери | 0.2 дБ |
| Канал | 1 |
| Максимальный импульс | 4 kV (8/20 мкс), 6 kV (5/310 мкс) |
| Максимальный ток разряда | 15 кА |
| Номинальный ток разряда | 2 кА |
| Полоса пропускания | до 60 МГц |
| Рабочие условия | температура — –40 °С… +85 °С |
| Размер | 79.3×25.4×25.4 мм |
| Скорость срабатывания | 1 нс |
| Срок службы | 300 циклов (100 А/с) |
| Тип сигнала | аналоговый |
| Уровни защиты | AC 230 V, DC 12 V |
