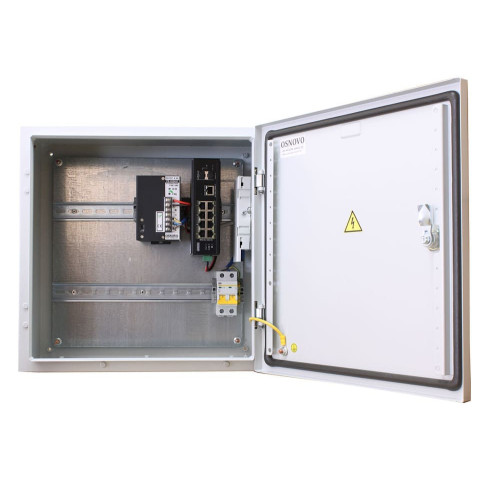

Osnovo OS-441 (SW-60812/I) представляет собой неуправляемый РоЕ-коммутатор SW-60812/I промышленного класса, смонтированный в шкафу уличной станции с оптическим кроссом OS-441.
SW-60812/I
Коммутатор оборудован восемью FE RJ-45 с поддержкой РоЕ, гигабитными Uplink-портами RJ-45 и двумя SFP-слотами. Поддерживает режим увеличения расстояния передачи до 250 м на скорости до 10 Мбит/с и стандарты РоЕ. Общий бюджет РоЕ — 240 Вт, на порт 1–2 — до 60 Вт, 3–8 — до 30 Вт. Пропускная способность коммутационной матрицы — 7.6 Гбит/с. Скорость передачи пакетов — 1.488 mpps. Объем таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Топологии подключения — звезда, каскад.
Функциональность:
- Автоматическое определение подключаемых РоЕ-устройств.
- Режим изоляции портов (VLAN) для защиты от сетевого шторма.
- Автоматическое определение типа контактов для работы с обычными и кроссовыми кабелями (Auto MDI/MDIX для портов RJ-45).
- Auto-Check — функция антизависания для РоЕ-портов.
- Защита от превышения предельного тока нагрузки.
- Защита от короткого замыкания.
SW-60812/I оснащен клеммами для подключения питания, системы оповещения при сбое питания и заземления, переключателями выбора режима работы, светодиодными индикаторами подключения устройств к RJ-45 и SFP-слотам, подачи PoE, питания и тревожной сигнализации. Предусмотрено естественное охлаждение. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — AC 195 ~ 265 В/DC 48 ~ 57 В (БП в комплект не входят). Энергопотребление коммутатора — 5 Вт. Размер — 165×50×115 мм.
OS-441
Станция адаптирована к работе на улице в любое время года: рабочие температуры — –50 ºС... +50 ºС, защита от пыли и влаги — IP66, гермовводы. Состоит из герметичного монтажного шкаф, оптического кросса и автоматического выключателя на 10 A.
Характеристики оптического кросса:
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС (два в комплекте).
- Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
- Размер — 183×113×22 мм.
Место на din-рейках, доступное для монтажа оборудования: верхнее — 310 мм; нижнее — 250 мм. Размер — 400×400×210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-441.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
| Основные характеристики | |
| Буфер пакетов | 1 Мбайт |
| Дополнительно | доступное место под установку оборудования на встроенные din-рейки: верхняя – 310 мм, нижняя – 250 мм |
| Защита | IP30 |
| Защита от перегрузки и КЗ | автоматический выключатель 2P на 220 В, 10 A |
| Индикаторы | 1, 2 (подается питание) |
| Класс защиты (IK) | - |
| Класс защиты (IP) | IP66 |
| Количество портов FE RJ-45 с РоЕ | 8 |
| Количество портов GE RJ-45 | 1 |
| Количество портов GE SFP | 2 |
| Максимальная общая мощность РоЕ | 240 Вт (по БП) |
| Материал корпуса | металл |
| Мощность PoE-порта | порты 1 и 2: 60 Вт (метод А, В) |
| Назначение | уличная станция |
| Общее количество портов | 11 |
| Оптический кросс | размер: 183×113×22 мм |
| Охлаждение | пассивное(без вентилятора) |
| Питание | AC 195 ~ 265 В/DC 48 ~ 57 В |
| Поддержка jumbo frame | - |
| Пропускная способность коммутационной матрицы | 7.6 Гбит/с |
| Рабочая температура (температура окружающей среды) | –50 ºС... +50 ºС |
| Рабочие условия | –40 °C… +75 °C, относительная влажность до 95 %, без конденсата |
| Размер | 165×50×115 мм |
| Размер (Ш×В×Г) | 400×400×210 мм |
| Размер таблицы MAC-адресов | 8К |
| Резервное питание (АКБ) | - |
| Реле аварийной сигнализации | DC 24 В, 1 A (НО, НЗ) |
| Система проточной вентиляции | - |
| Система теплого пуска (предварительный прогрев) | - |
| Скорость обслуживания пакетов | 1000 Мбит/с – 1488.00 пакетов/с |
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Стандарты и протоколы | IEEE 802.3 |
| Стандарты РоЕ | IEEE802.3af, IEEE802.3at, IEEE 802.3bt |
| Температура внутри уличной станции | –50 ºС... +50 ºС |
| Теплоизоляция | - |
| Термостабилизация | - |
| Топологии подключения | звезда |
| Энергопотребление (без РоЕ) | 5 Вт |
РоЕ-коммутатор Osnovo OS-441 (SW-60812/I)
- Производитель: Osnovo
- Модель: OS-441 (SW-60812/I)
- Наличие: Есть в наличии
-
64902р.
