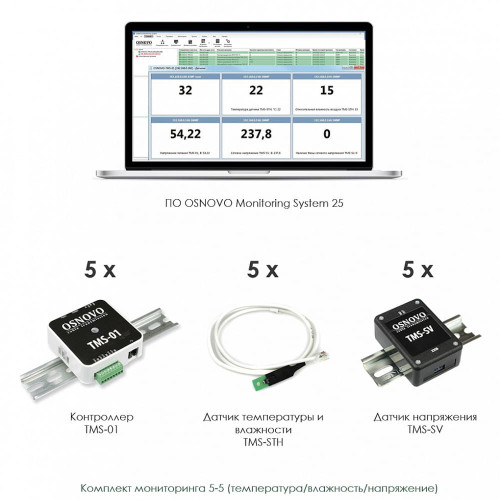

В составе комплекта мониторинга Osnovo 5-5: ПО Osnovo Monitoring System 25 (OMS 25), пять контроллеров Osnovo TMS-01, пять датчиков измерения температуры и влажности Osnovo TMS-STH, пять датчиков измерения напряжения Osnovo TMS-SV. Удаленный контроль за показаниями сенсоров — через ПО OMS 25 и web-интерфейс.

ПО Monitoring System 25

ПО обрабатывает данные 25 сенсоров измерения температуры и влажности, РоЕ, напряжения, мощности etc.

Функциональность:

• Мониторинг по протоколу SNMP в реальном времени, связь с контроллерами.
• Формирование базы мониторинга через графическую консоль, web-интерфейс.
• Поддержка проверок по протоколам SNMP, HTTP, TCP, ARP, FTP, WMI, ICMP, NetBIOS.
• Настройка, составление списков и расписания проверок с использованием шаблонов.
• Передача оповещений о результате проверки, сбое и восстановлении после сбоя по электронной почте, SMS, через Telegram и Slack.
• Настройка реакции на событие.
• Предотвращение ложных тревог.
• Экспорт статистики замеров в CSV-файл.
• Отображение изменений по отдельному параметру за последний час в виде графика.
• Хранение резервной копии настроек.

TMS-01

Контроллер, работающий через Ethernet по протоколу управления SNMP, поддерживает подключение датчиков температуры, влажности и электрических параметров, охранных датчиков типа «сухой контакт». Наработка на отказ — 50 000 ч.

Функциональность:

• Auto MDI/MDIX — автоматическое распознавание типа контакта для работы с обычными и перекрестными кабелями.
• Управляемый выход с защитным диодом для прямой коммутации нагрузки через реле или контактор, перезагрузки зависшего оборудования.
• Максимальная длина кабеля при подключении датчиков измерения температуры и влажности, вибрации и удара, напряжения постоянного тока, сопротивления и счетчика импульсов — 10 м.
• Максимальная длина кабеля для подключения датчиков через сухие контакты — 30 м.

Из интерфейсов на борту разъем RJ-11 и четыре универсальные клеммы для датчиков, порт RJ-45 на выходе. Предусмотрена LED-индикация соединения и скорости RJ-45, сброса настроек, защита управляемого выхода от индуктивных выбросов, монтаж на DIN-рейку. Защита от влаги и пыли — по IP30. Рабочие температуры — –40 ºС... +55 ºС. Питание — DC 9 ~ 90 В. Энергопотребление — 1.65 Вт. Размер — 80×80×25мм. Вес — 90 г.

TMS-STH

Датчик оснащен соединительным 5-метровым кабелем с штекером RJ-11. Точность измерения температуры в диапазоне –55 ºС… +130 ºС — ±2 %. Сенсор влажности работает при температурах –40 ºС… +85 ºС; интервал измерений — 0… 100 %, погрешность — ≤3 %. Питание — DC 2.7 ~ 5.5 В; DC 3.3 В (от TMS-01). Ток потребления — 20 мА. Размер — 10×38×8 мм. Вес —20 г.

TMS-SV

Сенсор измеряет однофазное сетевое напряжение в диапазоне AC 10 ~ 265 В с погрешностью 2 %. Для подключения к электросети и контроллеру предусмотрены винтовые клеммы. Рабочие температуры — –40 ºС... +55 ºС. Монтаж — по месту измерений, на DIN-рейку. Размер — 50×70×25.5 мм. Вес — 88 г.
