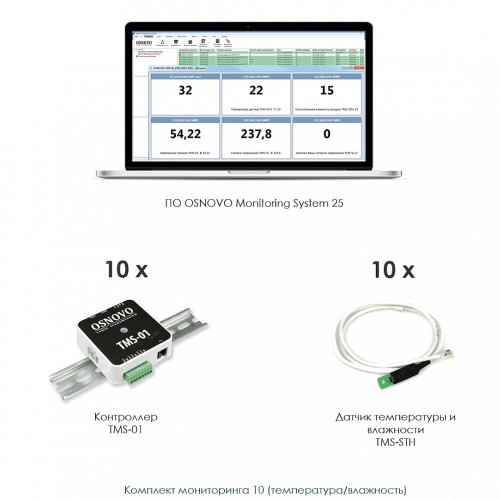

Комплект мониторинга Osnovo 10 включает в себя ПО Osnovo Monitoring System 25 (OMS 25), десять контроллеров Osnovo TMS-01, десять датчиков измерения температуры и относительной влажности воздуха Osnovo TMS-STH. Удаленный контроль за показаниями датчиков — через ПО OMS 25, web-интерфейс контроллера.

ПО Monitoring System 25

ПО для контроля температуры и влажности воздуха, электропараметров (РоЕ, напряжение, мощность, фаза) термошкафов и оборудования рассчитано на обработку данных от 25 сенсоров (один сенсор — один параметр), работает с контроллерами по протоколу SNMP, ведет базу мониторинга.

Функциональность:

• Поддержка проверки разного типа по протоколам SNMP, TCP, HTTP, ARP, FTP, ICMP, WMI, NetBIOS.
• Составление списков, расписания и настройка проверок, использование шаблонов.
• Настройка реакции на событие.
• Передача оповещений о статусе и результате проверки, сбое, восстановлении после сбоя по e-mail, СМС, через мессенджеры Telegram и Slack.
• Предупреждение ложных тревог.
• Экспорт статистики проверок в CSV-файл.
• Визуализация изменения контролируемого параметра за час в виде графика.
• Сохранение резервной копии настроек.

TMS-01

Контроллер, работающий в системах мониторинга через Ethernet по протоколу управления SNMP, рассчитан на подключение датчиков температуры, влажности, электрических параметров сети и нагрузки, охранных датчиков. Наработка на отказ — 50 000 ч.

Функциональность:

• Auto MDI/MDIX — автоопределение типа контактов для работы с обычными и кроссовыми кабелями.
• Управляемый выход с защитным диодом для коммутации нагрузки через контактор или реле, рестарта сетевого оборудования по пинг.
• Расстояние подключения датчиков измерения температуры и влажности, напряжения DC, сопротивления, вибрации и удара, счетчика импульсов — 10 м.
• Расстояние подключения датчиков через вход сухие контакты — 30 м.

Контроллер оснащен на входе разъемом RJ-11 и четырьмя универсальными портами для датчиков, на выходе — портом RJ-45. Предусмотрена защита управляемого выхода (DC 55 В, 2 А) от индуктивных выбросов, LED-индикация соединения и скорости RJ-45, сброса настроек, монтаж на DIN-рейку. Защита от влаги и пыли — IP30. Рабочие температуры — –40 ºС... +55 ºС. Питание — DC 9 ~ 90 В. Максимальное энергопотребление (при DC 90 В) — 1.65 Вт. Размер — 80×80×25мм. Вес — 90 г.

TMS-STH

Датчик в виде печатной платы помещен в термоусаживаемую трубку. укомплектован соединительным 5-метровым кабелем со штекером RJ-11 для подключения к контроллеру. Интервал измеряемой с точностью ±2 % температуры — –55 ºС… +130 ºС. Интервал измеряемой с погрешностью ≤3 % влажности — 0… 100 %. Рабочие температуры датчика влажности — –40 ºС… +85 ºС. Питание — DC 2.7 ~ 5.5 В или, при питании от контроллера, DC 3.3 В. Ток потребления — 20 мА. Размер датчика — 10×38×8 мм. Вес — 20 г.
