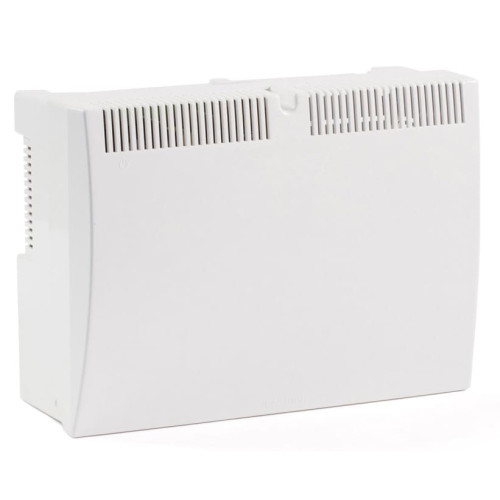

Резервированный источник вторичного питания «Бастион «Рапан» 24/3 рассчитан на устройства постоянного тока с номинальным напряжением 24 В. Соответствует ГОСТ Р 53325-2012. Номинальный ток суммарной нагрузки — 2.5 А. Максимальный кратковременный (5 с.) ток нагрузки в основном режиме — 3.5 А. Энергопотребление от сети (без АКБ и нагрузки) — 5 ВА.

Функциональность:

• Питание от электросети (175 В ~ 245 В AC), основной режим.
• Автоматический переход к питанию от аккумуляторов (в комплект не входят) при отсутствии сетевого напряжения, резервный режим.
• Диапазон напряжения на выходе — 20 В ~ 28 В DC.
• Подключение внешних устройств через диагностический разъем.
• Контроль входных и выходных параметров программируемым PIC-контроллером.
• Мониторинг наличия и параметров батарей.
• Цикличная защита преобразователя AC/DC.
• Многоступенчатая адаптивная система защиты выхода от аварийного замыкания клемм выхода питания, перегрузки.
• Защита батарей от глубокой разрядки — автоматическое отключение выходного питания при 21 В ~ 22 В на клеммах батареи.
• Электронная защита от короткого замыкания клемм АКБ.
• Защита от переполюсовки клемм АКБ.
• Защита нагрузки от неисправности источника./li>
• Холодный старт — включение ИБП на заряде АКБ.

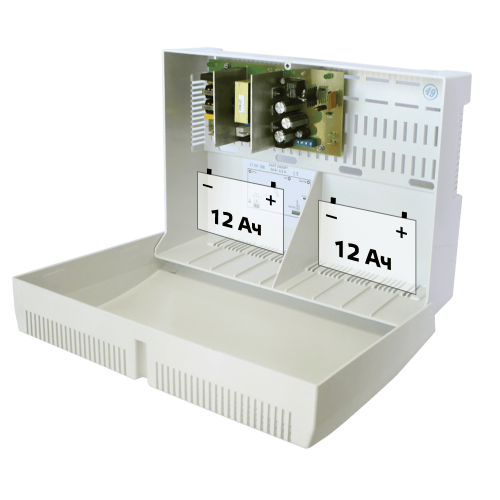

Для резервного режима необходимы две свинцово-кислотные герметичные батареи 12 В емкостью 7 А·ч ~ 12 А·ч. Стабилизированный ток заряда АКБ — до 650 мА.

«Рапан» 24/3 укомплектован релейным выходом (до 60 В, до 50 мА), печатной платой с колодками «Сеть», «Выход», «Наличие сети», контактами АКБ и «Пуск», LED-индикаторами сетевого напряжения и выходного напряжения. Защита от пыли и влаги — IP20. Рабочие температуры — –10 ºС… +40 ºС. Размер — 333×240×134 мм, вес — 1 кг. В комплект входит перемычка АКБ.
