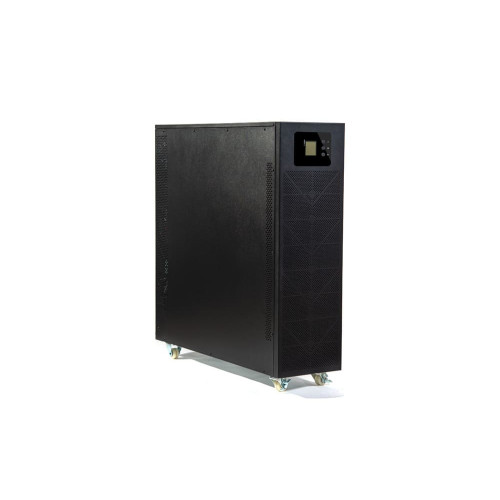

ИБП «Бастион» Skat-UPS 20-3/3 с 3-фазными входом и выходом работает по схеме online — с преобразованием переменного тока в постоянный и обратно с подачей к потребителям выходного сигнала в форме чистой синусоиды. Полная мощность — 20 кВА, активная — 18 кВт.
Режимы работы ИБП:
- Основной — питание от сети 208 В ~ 478 В, генератора.
- Резервный — питание от батарей.
- Eco — экономичный, в топологии Line-Interactive: прямое питание от сети без инвертора.
- Байпас — питание через обходную цепь.
- Сервисный байпас — питание потребителей без защиты от сбоев входного напряжения (ручная активация, для ТО, ремонта).
Время переключения из основного режима в резервный и обратно — без задержки. Для большей надежности питания (резервирование) и увеличения подаваемой мощности (масштабирование) предусмотрена работа от двух до четырех ИБП в параллели.
Функциональность:
- Пользовательские настройки входного и выходного напряжения — 380 В, 400 В, 415 В.
- Стабилизация выходного напряжения при изменении нагрузки от 0 % до 100 % с точностью до ±1 %.
- Холодный старт — запуск ИБП на заряде АКБ.
- EPO — дистанционное аварийное отключение питания.
- Подавление всплесков высокочастотных и высоковольтных помех.
- Защита АКБ от глубокой разрядки отключением выходного напряжения при критически низком заряде.
- Защита от перегрузок в основном режиме: переход на байпас при нагрузке 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — немедленно; в резервном: отключение выходного напряжения при 110 % — через 10 мин., 110 % ~ 125 % — 1 мин., 125 % ~ 150 % — 5 с., более 150 % — немедленно.
- Защита от короткого замыкания (пиковый ток 140 А).
- Предстартовое автоматическое самотестирование.
Резервное питание — от внешних необслуживаемых свинцово-кислотных батарей 12 В (в комплект не входят). Рекомендованная емкость АКБ — 40 ~ 250 А·ч. Количество аккумуляторов задает пользователь — 16 шт. (96 В), 18 шт. (108 В) или 20 шт. (120 В). Предусмотрена горячая замена АКБ.

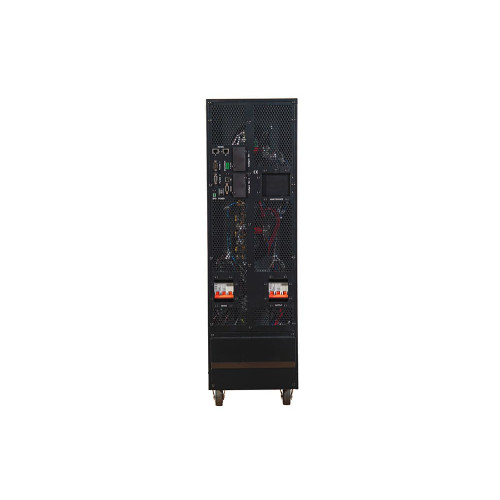

Предусмотрены блок с винтовыми клеммами для кабелей входа, выхода и внешней АКБ, 2-направленный RS-232, два RS-485, USB, сухие контакты, два порта связи для параллельной работы, контакты для устройства EPO, два слота для модулей (SNMP или релейных). Skat-UPS 20-3/3 укомплектован ЖК-дисплеем, светодиодными индикаторами, кнопками управления, звуковой сигнализацией, входным и выходным автоматическими выключателями, выключателем сервисного байпаса, интеллектуальным зарядным устройством с 3-уровневым режимом заряда, вентилятором охлаждения.
Рабочие температуры — 0 ºС… +40 ºС. Защита от влаги и пыли — IP20. Исполнение ИБП — напольное, корпус типа Tower. Размер — 250×828×868 мм. Вес — 64 кг.
Комплектация:
- Кабель USB.
- Пыльники АКБ — 40 шт.
- Наконечник кабельный (кольцо) — 14 шт.
- Разъем для подключения контакта EPO.
- CD-диск с ПО.
- Руководство по эксплуатации.
| Основные характеристики | |
| Входной коэффициент мощности | не менее 0.99 |
| Выходной коэффициент мощности | не менее 0.9 |
| Диапазон входного напряжения без перехода на питание от АКБ при | 208 В ~ 478 В |
| Диапазон входного напряжения, в котором изделие может работать в | заводская установка: –45 %, +25 % от Uном (380 В) |
| Диапазон входного напряжения, в котором изделие может работать в | заводская установка: –45 %, +25 % от Uном (380 В) |
| Диапазон входной частоты, в котором изделие может работать в реж | ±10 % от Fном |
| Диапазон частоты входного напряжения без перехода на питание от | 45… 55 Гц |
| Количество АКБ (настраивается пользователем) | 16 шт. (96 В) |
| Коэффициент мощности в резерве при количестве батарей в АКБ | 20 шт. — 0.9 |
| Коэффициент нелинейных искажений выходного напряжения (THD) | линейная нагрузка – 2 % |
| Коэффициент нелинейных искажений тока на входе (THDi) при 100 % | не более 3 % |
| Максимальный коэффициент пиковой импульсной нагрузки (крест-факт | 3:1 |
| Масса брутто | 77 кг |
| Масса нетто | 64 кг |
| Номинальная выходная активная мощность (Вт) | 18 000 Вт |
| Номинальная выходная полная мощность (ВА) | 20 000 ВА |
| Номинальная частота входного напряжения (Fном) | 50 Гц |
| Номинальное входное трехфазное напряжение (3 фазы, нейтраль и зе | заводская установка: 380 В |
| Номинальное выходное трехфазное напряжение, (3 фазы, нейтраль и | заводская установка: 380 В |
| Основной режим | не менее 90 % |
| Отклонение частоты выходного напряжения от Fном в основном режим | ±1 %, ±2 %, ±4 %, ±5 %, ±10 % |
| Относительная влажность воздуха при +25 °С | 90 % |
| Перегрузочные способности в основном режиме (переключение в байп | ≥110 % — через 60 мин. |
| Перегрузочные способности в режиме байпас — защитный автоматичес | 40 А |
| Перегрузочные способности в резервном режиме (отключение выходно | ≥110 % — через 10 мин. |
| Рабочие температуры | 0 ºС… +40 ºC |
| Размер (Ш×Г×В) | 250×828×868 мм |
| Размер упаковки (Ш×Г×В) | 358×928×935 мм |
| Режим Eco | не менее 97 % |
| Рекомендуемая емкость АКБ (в комплект не входит) | от 40 А·ч |
| Статическая точность выходного напряжения при изменении нагрузки | ±1 % |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
| Схемотехника | online |
| Тип АКБ | герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| Ток заряда АКБ | не более 10 А |
| Ток короткого замыкания (пик) | 140 А |
| Форма выходного напряжения | синусоидальная |
| Частота выходного напряжения в резервном режиме (работа от АКБ) | 50 ±0.2% Гц или 60 ±0.2 % Гц |
ИБП «Бастион» Skat-UPS 20-3/3
- Производитель: «Бастион»
- Модель: Skat-UPS 20-3/3
- Наличие: Есть в наличии
-
620600р.
