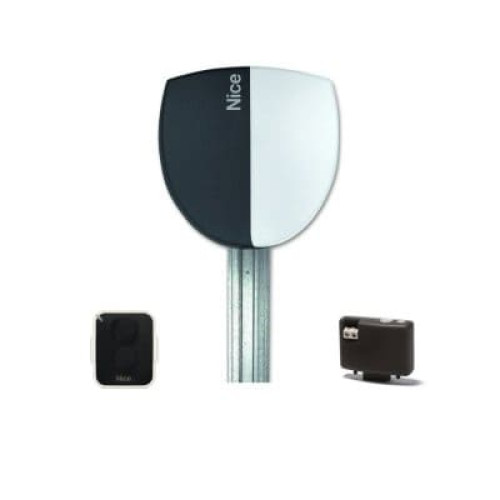

Комплект Nice SPIN22BDKCE для автоматизации секционных гаражных ворот площадью до 10.5 м², высотой до 3.43 м состоит из мотор-редуктора SN6021, приводной направляющей рейки SNA6, приемника OXIBD и пульта ДУ ON3EBD.

SN6021

Электромеханический привод оснащен встроенным блоком управления, поддерживает технологию BlueBus с подключением дополнительных устройств двумя проводами, штекером SM для радиоприемника.

Характеристики:

• Частичное открывание на высоту 15–100 см.
• Линейная скорость — 0.08 м/мин.
• Электронная настройка ускорения и замедления створки.
• Амперометрическая система детекции препятствий с реверсом створки.
• Максимальное усилие для перемещения ворот — 650 Н (1 кг = 9.81 Н).
• Максимальное количество циклов в час при высоте ворот 2 ~ 3.5 м — 20 ~ 10, последовательных циклов — 10 ~ 4, рекомендуемая нагрузка — до 50 циклов в сутки.
• Количество циклов от номинала при усилии 400 ~ 500 Н — 25 %, 250 ~ 400 Н — 70 %, до 250 Н — 100 %.
• Режим самообучения с запоминанием крайних положений створки.
• Защита от пыли и влаги — IP40.
• Рабочие температуры — –20 ºС… +50 ºС.
• Питание — 24 В DC.
• Мощность в режиме ожидания — 4.2 Вт.
• Размер — 311×327×105 мм.
• Вес — 3.6 кг.

SNA6

Самоблокирующаяся направляющая рейка с зубчатым ремнем состоит из двух профилей длиной 3 м и 1 м, что дает два варианта исполнения: 3 м при высоте ворот до 2.5 м, 4 метра — выше 2.5 м. Выполнена из стали. Толщина — 35 мм.

OXIBD

Четырехканальный ресивер с частотой 433.92 МГц, памятью на 1024 односторонних и 750 двусторонних передатчиков поддерживает радиопротокол Nice с ячеистой технологией (расширение дальности связи до 500 м), двустороннюю систему кодирования BD, отправку подтверждения полученной команды, данных о статусе ворот (открыты, закрыты etc). Оснащен антенной и LED-индикатором, получает питание (5 В DC) от блока управления привода. Чувствительность — –108 дБм. Защита от пыли и влаги — IP20, рабочая температура — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм, вес — 22 г.

ON3EBD

Трехканальный двухсторонний пульт ДУ с частотой 433.92 МГц и динамически изменяемым кодом поддерживает запросы о состоянии автоматики (информационная кнопка), получает питание от литиевой батареи CR2032 напряжением 3 В. Корпус пульта соответствует стандарту защиты от пыли и влаги IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм, вес — 18 г.
