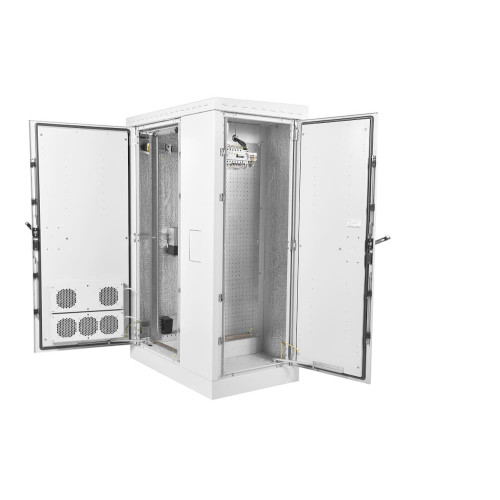

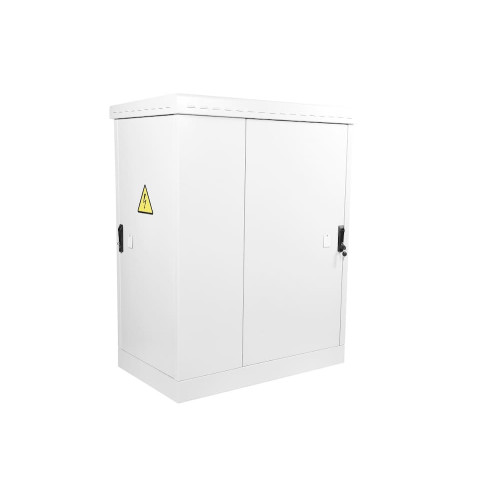

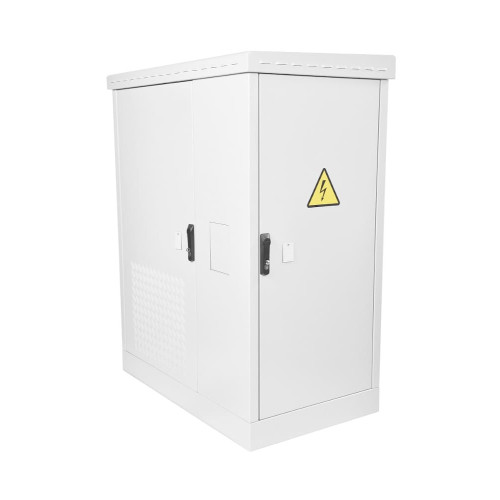

Всепогодный телекоммуникационный шкаф ЦМО ШТВ-2-12.10.9-43А3-Т1 выполнен в типоразмере 19", состоит из двух секций — телекоммуникационной и электротехнической. Отвечает требованиям ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150. Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C. Предусмотрена внешняя розетка 32 А типа DEKraft серии ВЩ-102 для подключения независимого источника питания, например дизельного или бензинового генератора.

Климат-контроль

Укомплектован системой климат-контроля для защиты от атмосферных явлений. Составляющие:

• Обогреватель мощностью 400 Вт, фольгированный термоизоляционный материал на клеевой основе (приклеивают в процессе установки).

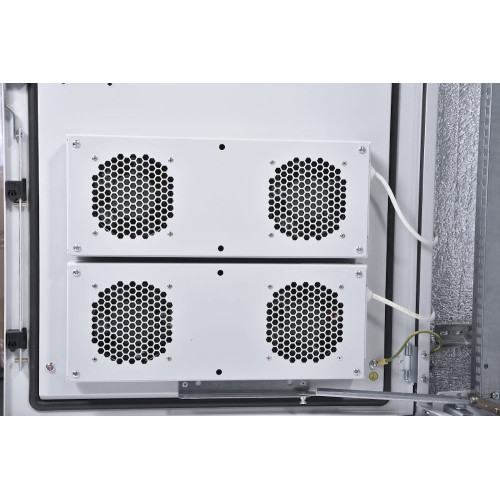

• Два вентиляторных модуля серии R-FAN.
• 2-секционные вентиляционные фильтры в крыше.
• Комплексная защита (в том числе «антикапля» крыши и гигростат, регулирующий работу обогревателя относительно уровня влажности), отвечающая требованиям IP54.
• Датчик влажности, датчик положения двери и температурный датчик.
• Вентиляционные отверстия в двери, прикрытые козырьками (жабры) для свободной циркуляции воздуха без попадания во внутреннее пространство инородных предметов и воды.

За корректность и безопасность работы системы отвечает оборудование вводно-распределительного узла (ВРУ): автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Уровень защиты от поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. Наработка (непрерывная) на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.

Характеристики, комплектация

Основные параметры:

• Высота — 12 U.
• Ширина — 1045 мм.
• Глубина — 930 мм.
• Полезная глубина — 820 мм.
• Сварная конструкция.
• Перфорированная стенка между отсеками. Толщина — 2.5 мм.
• Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине).

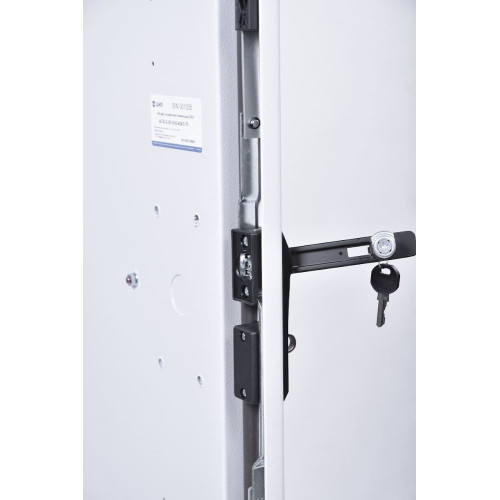

• Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные).
• Съемный цоколь высотой 100 мм (можно заменить на 300-миллиметровый).
• Универсальная навеска дверей.
• Пенорезиновый уплотнитель по контуру каждой двери.
• Две пары вертикальных направляющих с юнитовой маркировкой.

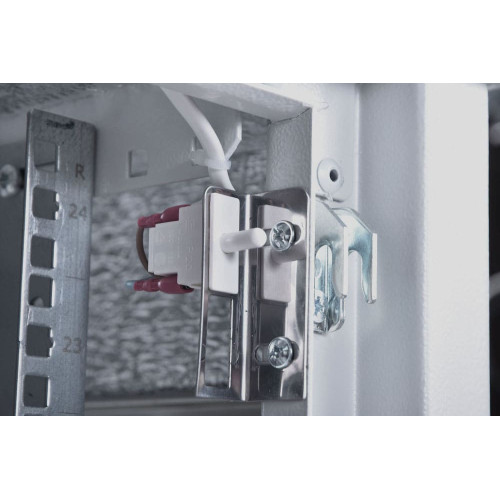

• Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.
• Несущая способность при распределенной статической нагрузке — 800 кг.

В основании и межсекционной стенке предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045×930×775 мм, вес — 148 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
